•產品描述:U5315/6是一款高速三相柵極驅動器，適用于功率MOSFET和IGBT器件，具有三個獨立的高低側參考輸出通道。內置死區保護和穿透保護，防止損壞半橋。當VCC和VBS低于設定的閾值電壓時，UVLO電路可防止故障發生。一種新的高壓BCD工藝和共模降噪技術在高dV/dt噪聲條件下提供了高側驅動器的穩定運行，同時具有優異的負瞬態容限。包含低功率消耗，因此可以使用待機模式將芯片設置為低靜態電流狀態，以實現長電池壽命。

•主要特點:集成DBOOT;浮動通道設計用于bootstrapOperation;完全工作到+280 V;容忍負瞬態電壓;柵極驅動供電范圍從4.5V到20V;獨立的3個半橋驅動器;高側輸出反相;3.3V邏輯兼容;低di/dt柵極驅動，更好的抗噪性

•典型應用:E-BlkE/電動工具三相電機驅動;電池供電的微型/微型電機控制;通用逆變器

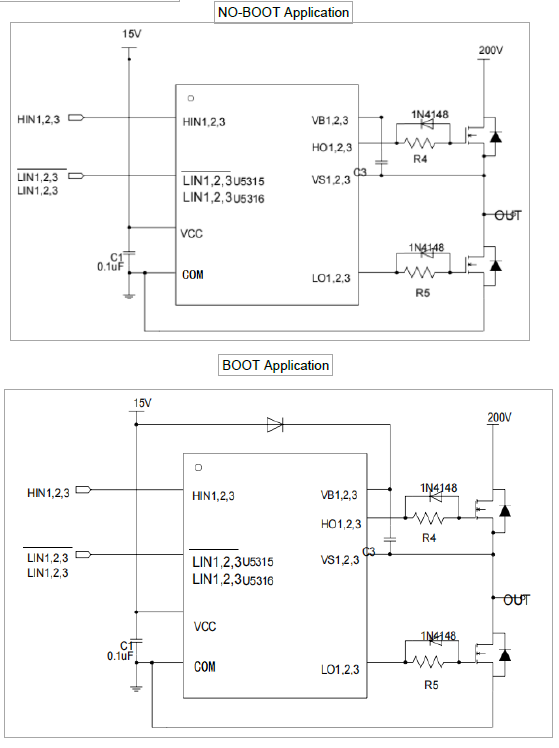

•典型應用電路:
