•產品描述:U831B是一款非隔離型、高集成度且低成本的PWM功率開關，適用于降壓型和升降壓型電路。U831X采用高壓單晶圓工藝，在同一片晶圓上集成有500V高壓MOSFET和采用開關式峰值電流模式控制的控制器。在全電壓輸入的范圍內可以保證高精度的5V默認輸出。在芯片內部，芯片內部最小Toff時間固定為32us且?guī)в卸额l功能，在保證輸出功率的條件下優(yōu)化了EMI效果。同時，芯片設計有輕重載模式，可輕松獲得低于50mW的待機功耗。U831X集成有完備的保護功能：VDD欠壓保護、逐周期電流限制、異常過流保護、過熱保護、過載保護和短路保護等。

 •主要特點:高精度5V默認輸出；集成500V高壓MOSFET和高壓啟動電路；集成采樣電阻，超低系統(tǒng)成本；支持超低壓輸入(15V以上)應用；支持降壓和升降壓電路；開關式峰值電流模式控制；超低待機功耗小于50mW；超低工作電流，支持小VDD電容；集成軟啟動電路；集成式保護功能:、過載保護(OLP)、過熱保護(OTP)、逐周期電流限制(OCP)、異常過流保護(AOCP)、前沿消隱(LEB)；VDD欠壓保護；封裝SOT23-3L/TO-92

•典型應用:小家電電源、輔助電源

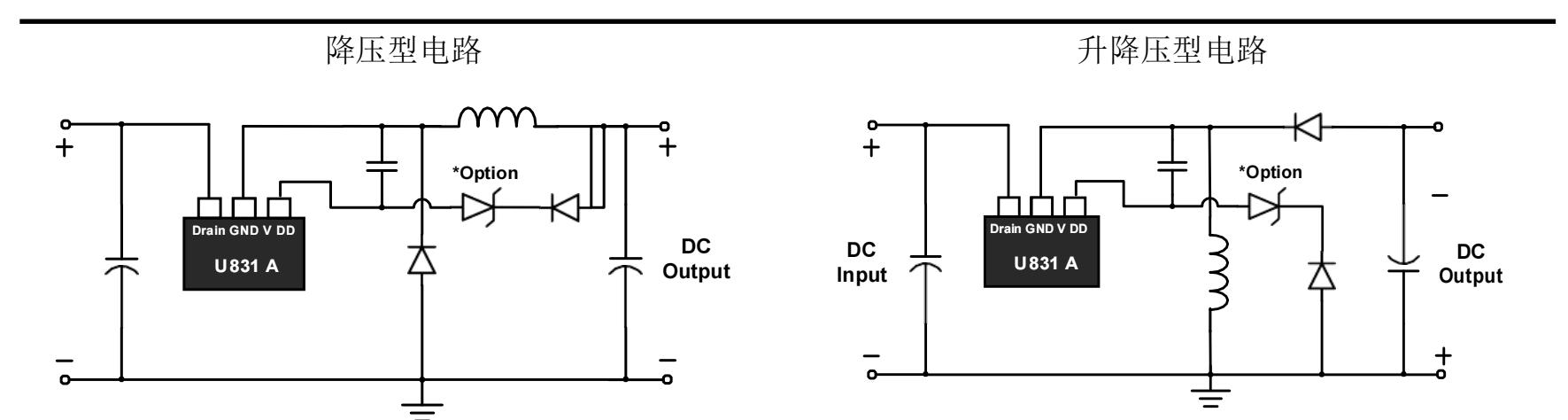

•典型應用電路
