•產品描述:U3507D是一個高壓、降壓、開關穩壓器內置MOSFET。它集成了一個高側、高電壓、功率MOSFET，通常電流限制為10A（IPK）。輸入范圍適應各種降壓應用，使其成為汽車，工業和照明應用的理想選擇。采用滯回電壓模式控制，響應速度非常快。UNIU專有的反饋控制方案最大限度地減少了所需外部組件的數量。開關頻率為150KHz，允許元件尺寸小。熱停機和短路保護（SCP）提供可靠和容錯的操作。低靜態電流允許U3507D用于電池供電的應用。U3507D封裝DFN5*6-10，帶外露襯墊。

•主要特點:

• 集成 150V 高壓啟動電路
• 內置 150V/98 毫歐 MOSFET
• 內置自舉二極管
• 滯環控制：無需補償
• 150 千赫茲開關頻率
• 適用于降壓應用的 PWM 調光控制輸入
• 帶集成高端 MOSFET 的短路保護（SCP）
• 低靜態電流
• 熱關斷
• 采用帶裸露焊盤的 DFN5*6-10 封裝

•典型應用:滑板車、電動自行車控制電源、太陽能系統、汽車系統電源、工業電源、大功率LED驅動器;USB

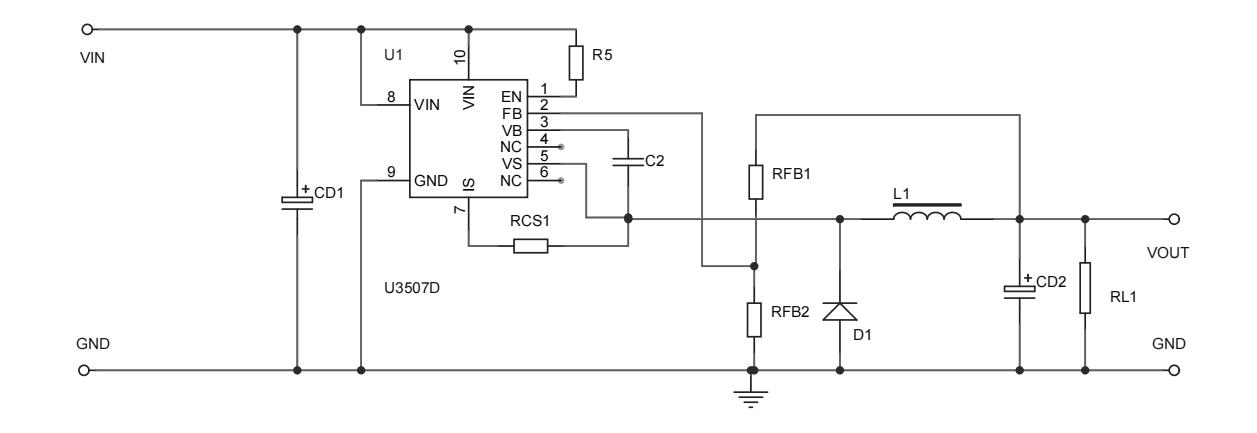

•典型應用電路

規格書下載點擊此處
